軌道交通—火車站/高鐵站接地實例

一，前言描述

隨著國家經濟的發展，包括高速鐵路、地鐵、城鐵等軌道交通行業對接地的要求也越來越高。軌道交通中站臺接地、配套變電站以及軌道回流線的焊接中最為重要。本文著重介紹火車站、高鐵站臺部分的接地實例及GWELD公司產品在實際需求中的應用。

憑借優質、具有優良性價比的產品和優良的售前、售中及售后服務，北京浩特沃德電氣設備有限公司已參與北京南站、天津站、次渠高鐵站、武清高鐵站、天津濱海站等京津城際鐵路及延長線和京滬高鐵全線、北京鐵路承德管理站、長春--吉林新建客運專線、吉林—琿春新建客戶專線站臺及配套變電所的接地工程的供貨、指導安裝、施工等任務。因此浩特沃德非常了解軌道交通項目對接地材料的需求，能夠提供包括供貨、安裝、指導、檢測等多項綜合性服務。
鐵路配套電力設施，例如輸電線路和變電站接地實例請參見：

二.火車站、高鐵站地鐵站臺接地構成方式

      火車站、高鐵站可以看成放大版的地鐵站，不同的是接觸網的電壓和制式和規模大小，一般來說火車站和高鐵站接觸網為電壓為25kV的交流，而地鐵接觸網為750V或1500V的直流。火車站和高鐵站接地網布置方式和地鐵站和布置方式幾乎相同，但因為面積大，接觸網電壓等級高，因此接地網布置的面積也大，往往材料截面也會選擇更大的截面，例如由我公司供貨并施工的北京南站，銅排使用的TMY-100×10，配套地鐵站使用的銅排規格是TMY-50×5，兩者相差4倍。除了規格不同外，材料同樣選擇銅材作為接地主材并采用GWELD放熱焊接技術進行連接。并使用一體化的接地引出裝置敷設接地引上線，這里不同的是接地引出裝置往往比地鐵系統使用的規格更大，更長。

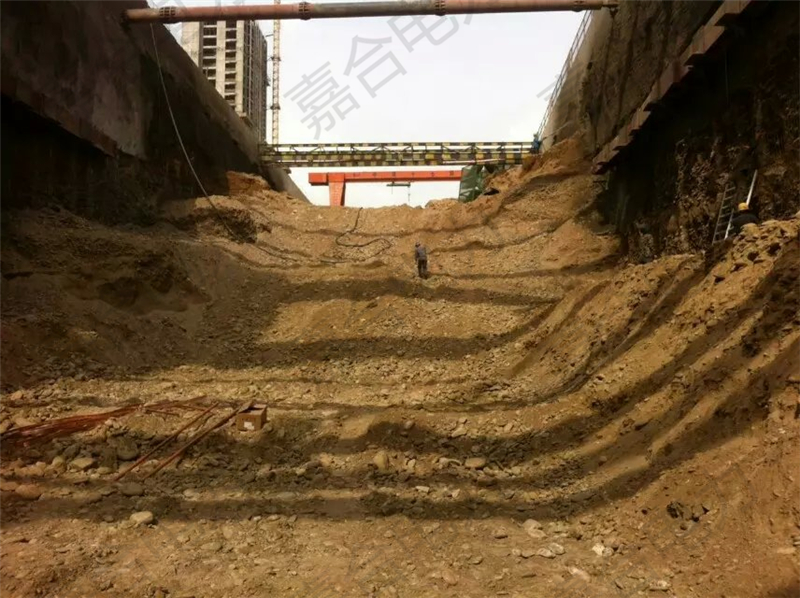

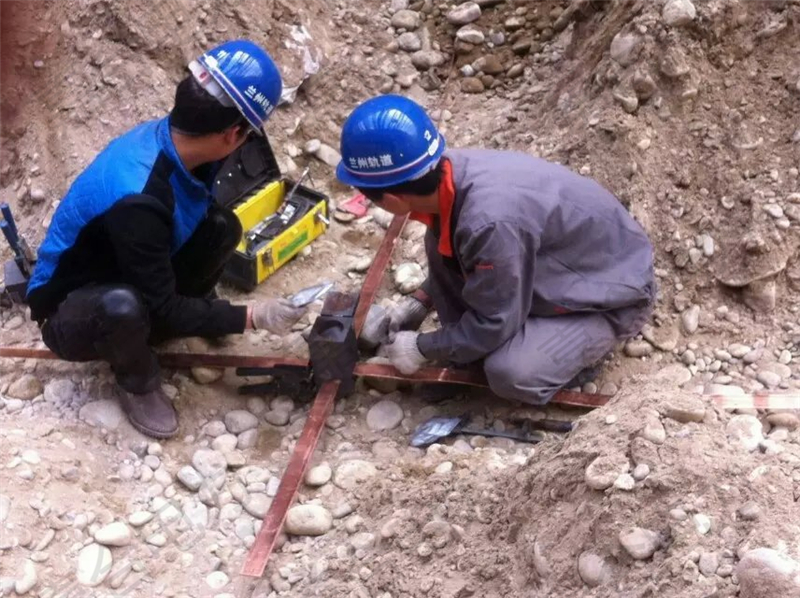

三.施工圖集。
