埋入式雜散電流端子被廣泛應用于鐵路、地鐵、城軌的接地實施方案中，主要起導電作用。

在一些城市的地鐵軌道工程施工過程中，由于防迷流端子材料選用價格昂貴的扁銅，因此在施工過程中出現了扁銅端子材料的大量破壞與丟失。據一些工程項目部反映，扁銅的丟失率高達60%～80%。端子材料被大量破壞丟失后，重新返工十分困難，而且資金投入很大，甚至有可能影響地鐵運營前的聯調聯試工作。鑒于扁銅測防端子存在施工難度大且極易失竊的問題，有必要結合國內外先進技術及現場實際情況，提出更優化、更安全、更可行的連接方式及替代產品。

于是在施工中將原有引出端子做成器件整體埋入混凝土結構中，做到無伸出部分（與道床或隧道混凝土表面平齊）。為了方便電纜連接以及在預埋中防止被混凝土覆蓋，并且為了不易被盜或被其他施工機械損傷，器件需要預留螺栓孔。這種器件就是埋入式雜散電流引出端子，其構成如圖所示。

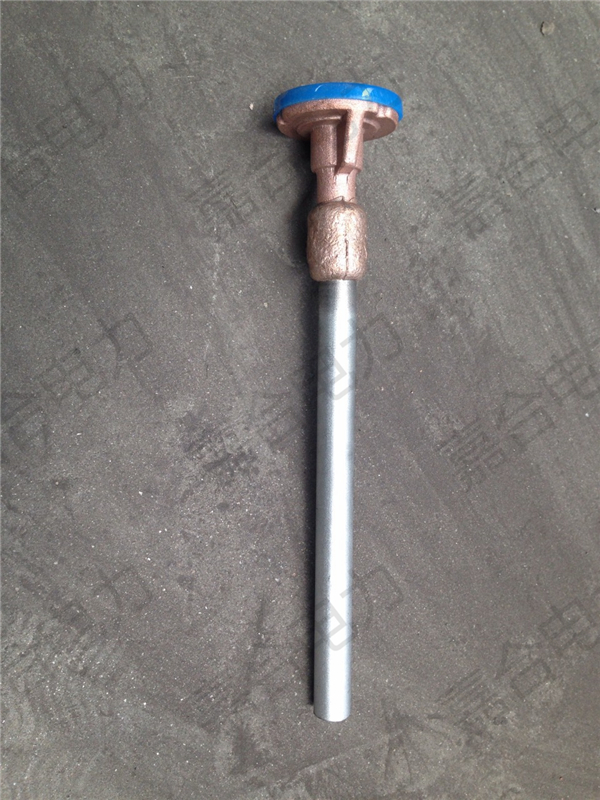

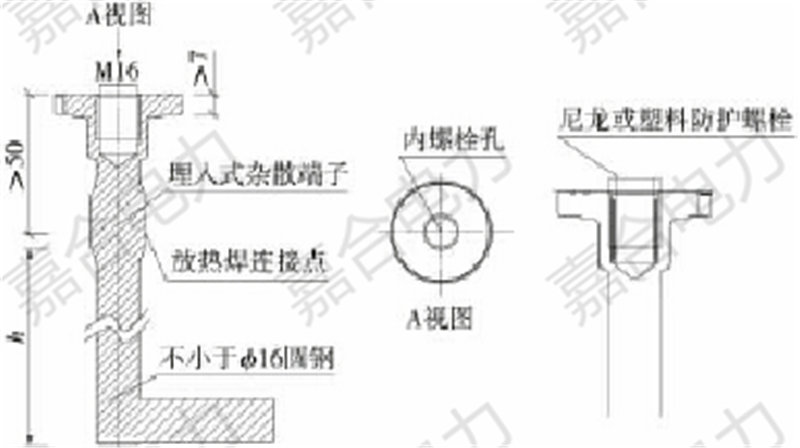

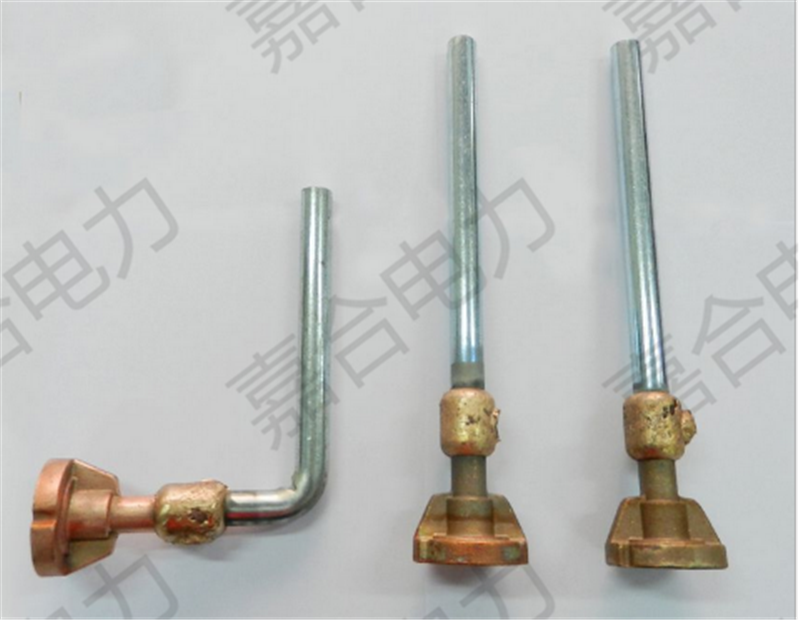

埋入式雜散電流引出端子的結構

埋入式雜散電流引出端子由銅端子和圓鋼采用放熱焊的焊接工藝焊接而成，廠家供貨時提供的是整體構件。該端子是一個銅材與鋼材的焊接體，上端部分為銅材，其長度大于50mm。銅端子下部焊接的圓鋼或其他材料長度一般情況下不小于500mm，若特殊地段軌道結構不能滿足不小于500mm要求，可根據實際情況調整，但不能小于300mm。這種端子銅含量不低于98%,銅端子為鍛壓工藝制造,與φ16圓鋼之間的連接處接觸電阻值要求小于30微歐,銅端子與下部材料焊接結合處面積不小于800mm2。出廠時廠家使用微電阻檢測儀對焊接處的電阻值進行抽檢，確保接觸電阻值符合技術要求。為防止土建施工時其它雜質覆蓋銅端子表面，或進入螺栓孔洞而影響其導電及連接，銅端子表面及螺栓孔洞具有尼龍或塑料螺栓保護措施。

兩種雜散電流引出端子的區別

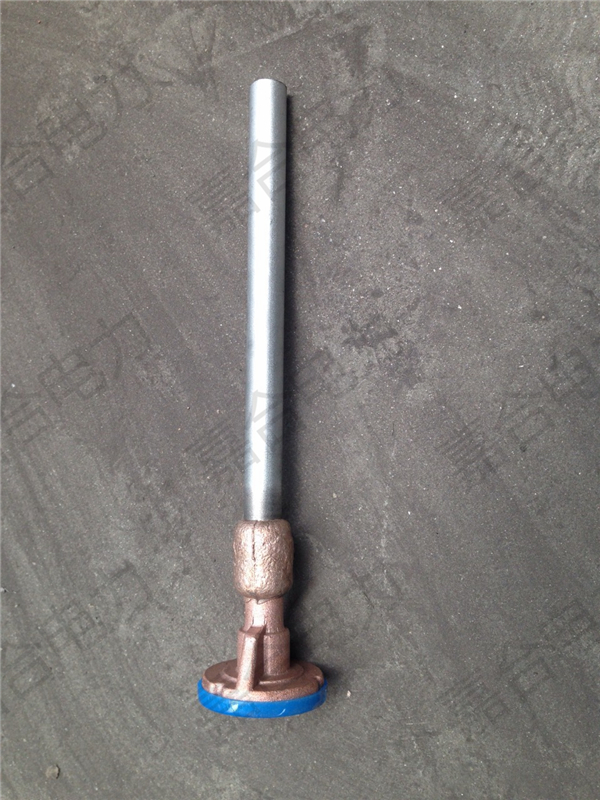

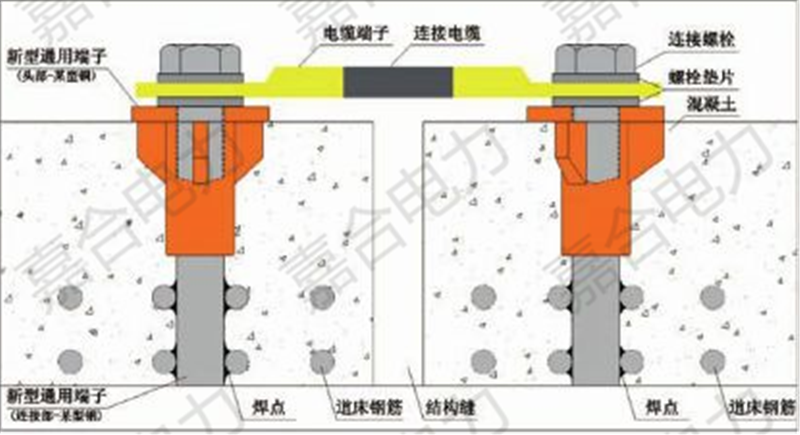

     埋入式銅端子與現有雜散電流引出端子最大的區別，是現有引出端子是在土建施工過程中，按照?qǐng)D紙要求將一定長度的銅條與縱向鋼筋焊接后進行預埋，土建施工完成后，各引出端子都露在地面上，為盜竊端子提供了便利。而新的雜散電流引出端子也是在施工階段進行預埋，只是并不露出地面，而是與地面等高，其本身是一個整體構件，上部已預留了接口的內螺紋，施工時用非金屬材料對內螺紋進行必要的保護，在雜散電流端子連接時，用螺栓將電纜端頭進行固定即可。

    從埋入式雜散電流引出銅端子和現用銅端子的結構上分析，埋入式銅端子只是部分采用了銅材，節省了銅材的使用，降低了成本；埋入式銅端子是采用放熱焊的焊接工藝的整體構件，焊接工藝和焊接質量可控性好，在施工現場只需進行鋼材與鋼材的焊接，焊接工藝比較簡單，焊接質量更容易保證。
