一. 前言
電力變電站接地要求較高，既要考慮接地網的接地電阻與壽命，也要考慮跨步電壓和接觸電壓和二次接地、獨立避雷針集中接地等問題。不僅要考慮一次性建設成本，也應該考慮質量的長期穩定性與維護成本。除了合理的計算、設計與施工，接地材料與焊接技術的選擇同樣重要。我國自建國起，沿襲前蘇聯做法，使用鋼材作為接地材料，20世紀80年代初期改為冷鍍鋅鋼，90年初期又改為熱鍍鋅鋼材，并使用電焊技術焊接，在這一時期我國銅覆鋼、銅材接地材料及放熱焊接技術隨著核電站的興建首次投入使用，上世紀末期較多的變電站開始使用此項技術。經過十幾年的實踐，此項技術得到認可，因此自2007年始，此項技術在我國部分地區得到了大力發展，特別是部分地區已成常態，例如北京、天津、廣州等地，而且正在向全國擴展。除重度腐蝕環境必須使用純銅材料作為接地主材外，其余大部分環境銅覆鋼材料均能滿足設計與實際需求。
二.開放型與GIS型變電站接地特點
傳統變電站及野外變電站多為開放型變電站，特別是330kV及以上等級變電站多為開放型變電站，由高壓變電區、相對低壓變電區、主變、所變、控制室等組成，設備多在野外露天安裝，設備眾多，占地面積大。由于土地資源日益緊張，新建35kV、110kV、220kV等級交流變電站及66kV直流變電站等城市變電站多為GIS型變電站，特別是地下式變電站，其結構緊湊，占地面積小，絕大部分變電與控制設備位于樓體建筑內。兩種類型變電站類型不同，但接地原理相同，雖然GIS型變電站結構緊湊，占地面積小，但往往敷設雙層甚至三層接地網。因此工作量不一定比同等級開放型變電站少多少，但明顯的一點是設備、架構接地引上線數量、電纜溝內二次接地均壓導體與垂直接地極數量略少，室內二次接地部分增多。
三.35kV-500kV開放型變電站接地實例
1.變電站構成
35kV-500kV開放型變電站一般由高壓設備變電區、低壓設備變電區、主變壓器、35kV配電區（室）、10kV配電室、配套設施（車庫、庫房、門房、水池、等）、電纜溝、獨立避雷針、綜合樓、控制室（部分變電站控制室和綜合樓在一起，稱為主控樓）等各個部分組成。

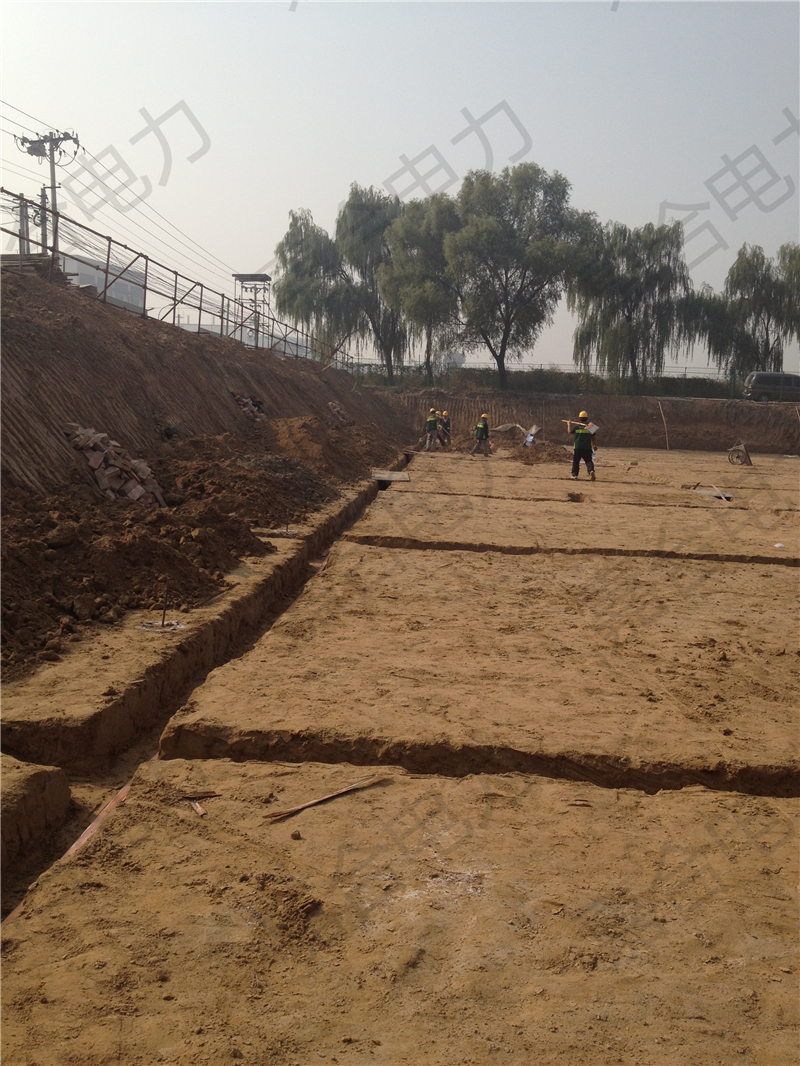

2.變電站接地網構成

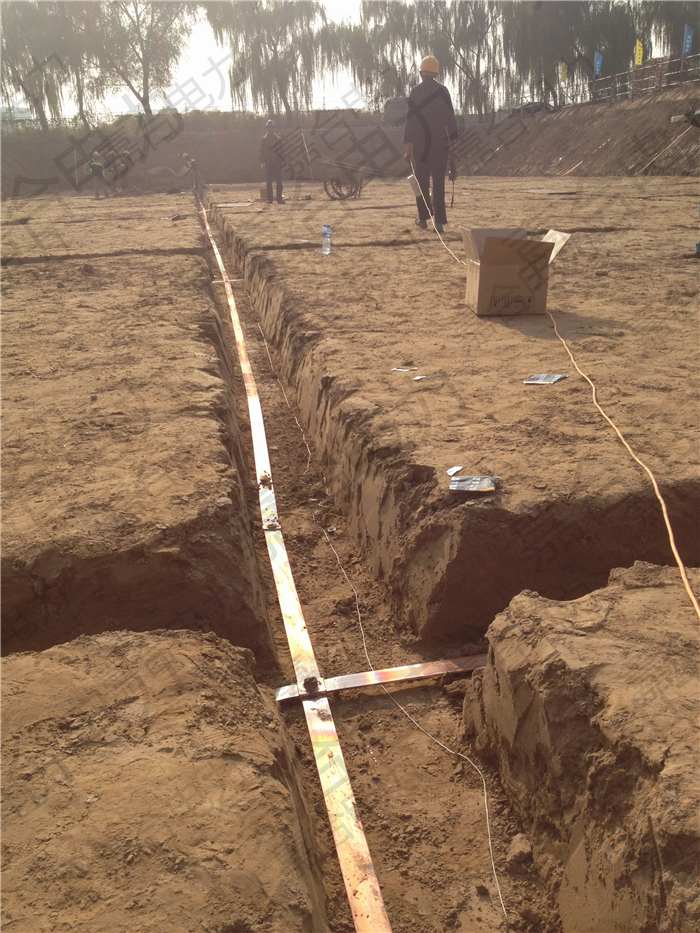

變電站接地主要分為一次接地、二次接地和防雷接地三部分（防靜電接地屬二次接地部分），一次接地網由水平接地主網（由水平接地極組成的網格）、垂直接地極、架構設備接地引下線組成，其中架構設備接地引下線分為地上和地下2個連接在一起的部分；二次接地主要包括室內部分的均壓和控制室屏柜接地，廣義上的二次接地還包括電纜溝內的均壓導體，也稱為明敷接地干線，通過電纜豎井與室內接地網連接；防雷電接地包括主控樓等建筑的避雷帶、避雷針以及獨立避雷針的集中接地裝置，架構避雷針的接地因與主接地網相距過近，因此只需在對應位置水平接地極敷設距離足夠近，并增加部分垂直接地極即可。
35kV-500kV開放型變電站接地示意圖
注：圖中無法標注出具體的設備、架構引下線
3.常用材料規格推薦（35kV開放型變電站）：
|
用途 |
材料名稱 |
材料規格 |
單位 |
用量 |
加工工藝 |
銅層厚度 |
備注 |
|
水平接地極 |
銅覆鋼接地圓線 |
CCS-D12 |
米 |
站站不相同，請?zhí)峁┚唧w圖紙并參考圖紙給定工作量計算，常規用量請聯系浩特沃德獲取 |
p style="text-align: center;">四維連續電鍍
|
0.254 |
輕度腐蝕環境 |
|
銅覆鋼接地絞線 |
GWELD-N-7N6 |
米 |
連鑄+復合加工 |
0.254 |
中度腐蝕環境 |
||
|
純銅排 |
TMY-304 |
米 |
/ |
/ |
重度腐蝕環境 |
||
|
垂直接地極 |
銅覆鋼接地極 |
CCS14215 |
根 |
四維連續電鍍 |
0.254 |
小型站中度腐蝕環境 |
|
|
銅覆鋼接地極 |
CCS17225 |
根 |
四維連續電鍍 |
0.254 |
大型站中度腐蝕環境 |
||
|
純銅棒 |
D20 L=2.5m |
根 |
/ |
/ |
重腐蝕環境 |
||
|
接地引下線（地下） |
銅覆鋼接地圓線 |
CCS-D12 |
米 |
四維連續電鍍 |
0.254 |
輕度腐蝕環境 |
|
|
銅覆鋼接地絞線 |
GWELD-N-7N6 |
米 |
連鑄+復合加工 |
0.254 |
中度腐蝕環境 |
||
|
純銅排 |
TMY-304 |
米 |
/ |
/ |
重度腐蝕環境 |
||
|
接地引下線（地面） |
熱鍍鋅扁鋼 |
40×4 |
米 |
/ |
/ |
小型站 |
|
|
熱鍍鋅扁鋼 |
50×5 |
米 |
/ |
/ |
大型站 |
||
|
電纜溝均壓帶（一次） |
熱鍍鋅扁鋼 |
40×4 |
米 |
/ |
/ |
小型站 |
|
|
熱鍍鋅扁鋼 |
50×5 |
米 |
/ |
/ |
大型站 |
||
|
電纜溝均壓帶（二次） |
純銅排 |
TMY-254 |
米 |
/ |
/ |
常規 |
|
|
室內二次接地主線 |
純銅排 |
TMY-254 |
米 |
/ |
/ |
常規 |
|
|
屏柜接地 |
黃綠雙色接地線 |
BVR50 |
米 |
/ |
/ |
常規 |
|
|
路燈接地&端子箱接地 |
黃綠雙色接地線 |
BVR50 |
米 |
/ |
/ |
常規 |
|
|
二次接地設備終端連接 |
接地端子 |
DT-50 |
件 |
/ |
/ |
常規 |
|
|
焊接--水平接地極對接 |
GWELD模具+GWELD焊粉+焊接配件 |
HCC1(BB7)-**/** |
點 |
/ |
/ |
常規 |
|
|
span style="font-family: 微軟雅黑; font-size: 12px;">焊接--水平接地極T接 |
HCC2(BB14)-**/** |
點 |
/ |
/ |
常規 |
||
|
焊接--水平接地極+接 |
HCC4(BB44)-**/** |
點 |
/ |
/ |
常規 |
||
|
焊接--水平接地極與接地極 |
HCR2(BR2/BR3)-**/** |
點 |
/ |
/ |
常規 |
||
|
焊接--地下與地上接地極 |
HCB1(BB7)-**/** |
點 |
/ |
/ |
常規 |
||
|
焊接--其他 |
BB1(BB3)…… |
點 |
/ |
/ |
常規 |
