一、產品介紹

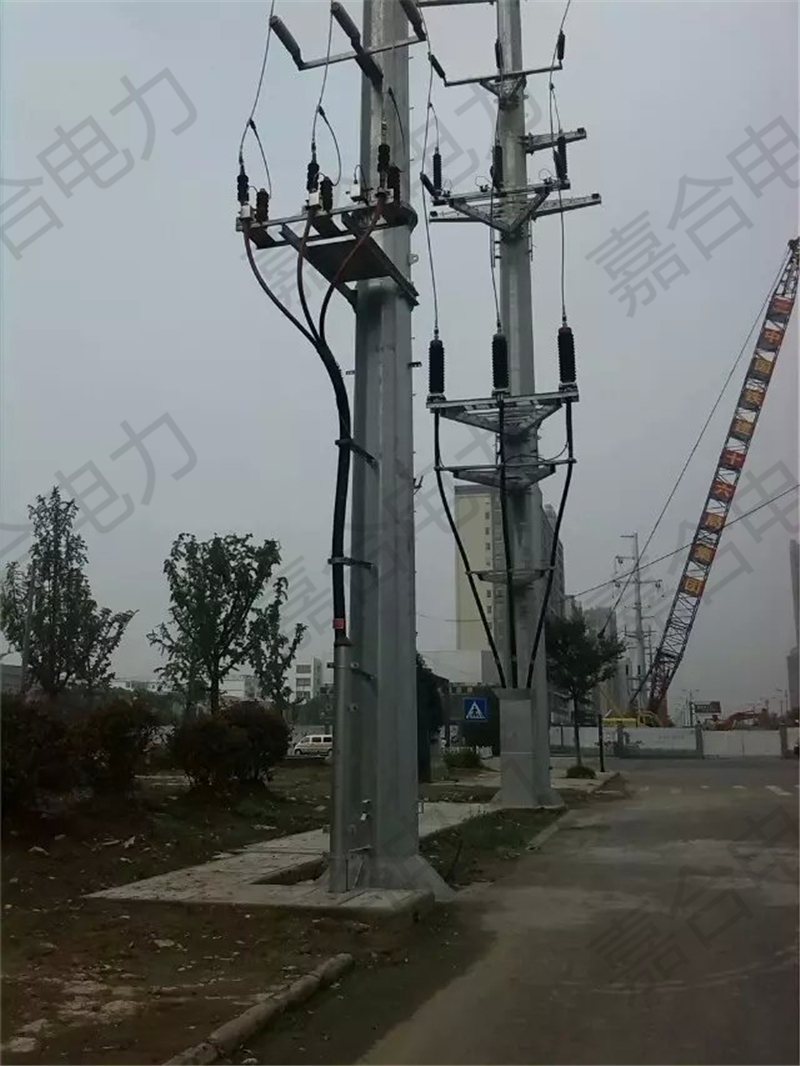

輸電線路鐵塔、微波基站、移動基站等設施往往位于野外，巡視、檢查、修理困難，加之用電環境困難，接地網又屬隱蔽性工程，難以發現隱患等，降低接地電阻難度大等等問題一直困擾著廣大的電力、電信、移動企業及施工單位。使用GWELD桿塔基站專用接地裝置能夠有效解決以上問題。

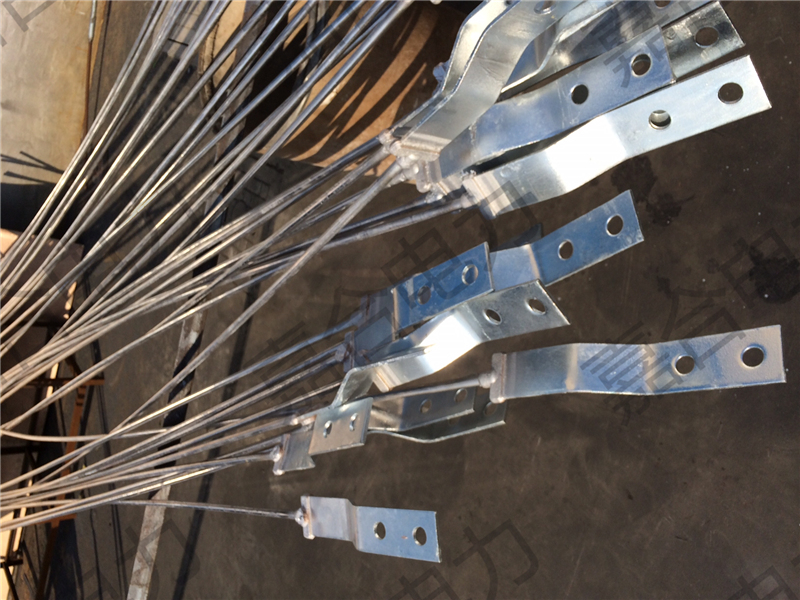

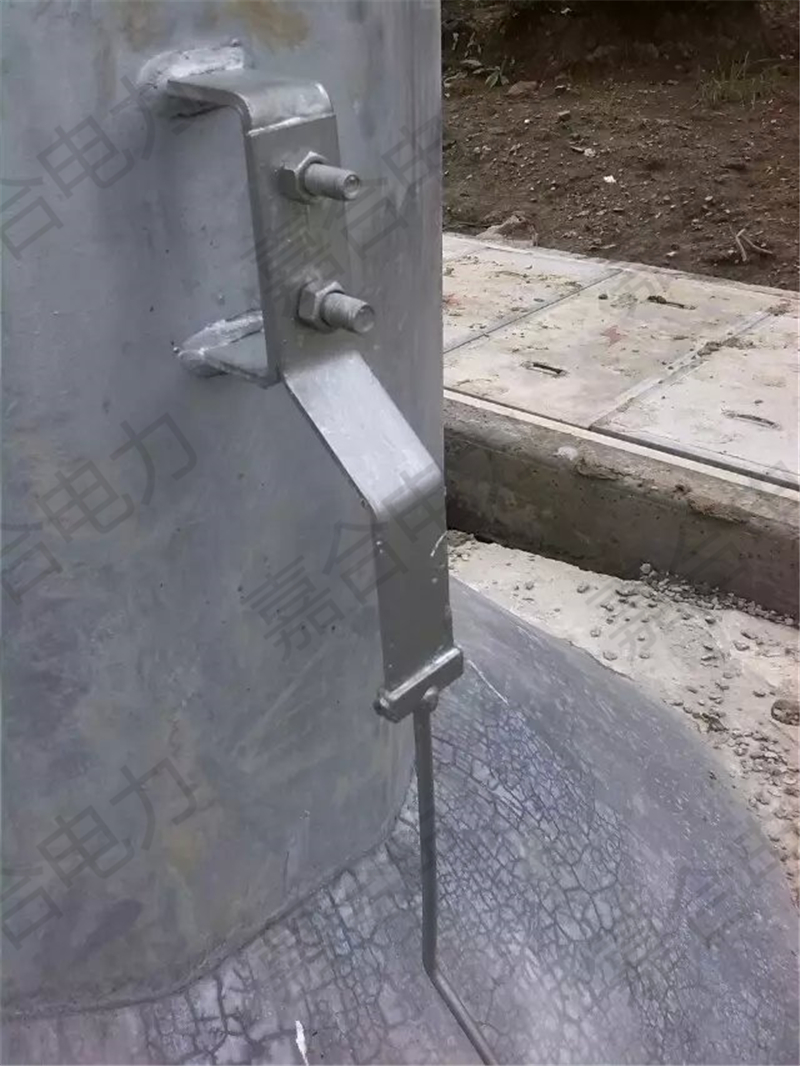

GWELD桿塔基站專用接地裝置由保護筒、終端引線、泄流環（含引線）、一體式土壤改良劑以及高效回填料組成。主體保護筒是采用304不銹鋼，內壁做防腐處理，保護筒（內含可逆性負離子填充材料）有專用散流孔，通過散流孔，離子化合物會以緩慢的速度向土壤泄放導電離子，補充周?chē)寥乐械碾x子濃度，逐步改善土壤電阻率，降低接地電阻。終端連接線用不銹鋼絞線（或銅覆鋼接地絞線/純銅絞線）及熱鍍鋅扁鋼，泄流環采用不銹鋼絞線（或銅覆鋼接地絞線/純銅絞線）。所有材料連接均采用新型的GWELD焊接技術。
GWELD桿塔基站專用接地裝置外部配置二種輔助接地材料，分別為一體化土壤改良劑及高效回填料，所有材料為無毒化合物，對環境無污染。土壤改良劑由強吸水力，強吸附力和陽離子交換性能高的材料為主體制成，能夠有效改善土壤的導電能力，降低土壤電阻率，能夠緊緊鎖住土壤，使GWELD桿塔基站專用接地裝置及周?chē)耐寥啦皇苡晁疀_刷的影響，有效減少上部高效回填料的流失。
高效回填料采用高純度石墨為主體的原料制成，具有強導電能力、能夠承受高頻大電流（例如雷電流）沖擊能力，由于內部不含任何化學成分，能夠?qū)?duì)保護筒（電極單元）的腐蝕降到最低。同時能夠有效降低保護筒和土壤的接觸電阻，從根本上改善周?chē)寥赖膶?dǎo)電能力，從而降低整體的接地電阻。
GWELD桿塔基站專用接地裝置具有更強的降阻能力，以及均壓能力，是一種更安全、更長效、免維護的新型接地裝置。
二.產品結構
GWELD桿塔基站專用接地裝置有保護筒、終端引線、泄流環（含引線）、一體式土壤改良劑以及高效回填料組成。
三.桿塔基站專用接地裝置型號列表
|
型號 |
保護筒材質 |
保護筒規格 |
引線及泄流環 |
終端引線 |
泄流環 |
引出線 |
引出終端 |
|
HOTGG-1500-3M |
304不銹鋼 |
Φ57 L=1500mm |
CCS95 |
L=0.25m |
Q1.8m |
L=0.45m |
40×4熱鍍鋅扁鋼 |
|
HOTGG-1500-6M |
304不銹鋼 |
Φ57 L=1500mm |
CCS95 |
L=2.70m |
Q1.8m |
L=0.9m |
40×4熱鍍鋅扁鋼 |
|
HOTGG-3000-6M |
304不銹鋼 |
Φ57 L=1500mm |
CCS95 |
L=1.2m |
Q1.8m |
L=1.0m |
40×4熱鍍鋅扁鋼 |
|
HOTGG-3000-8M |
304不銹鋼 |
Φ57 L=1500mm |
CCS95 |
L=3.2m |
Q1.8m /td> |
L=1.0m |
40×4熱鍍鋅扁鋼 |
|
HOTGT-1500-3M |
T2 紫銅管 |
Φ50 L=1500mm |
BVR95 |
L=0.25m |
Q1.8m |
L=0.45m |
40×4紫銅排/無 |
|
HOTGT-1500-6M |
T2 紫銅管 |
Φ50 L=1500mm |
BVR95 |
L=2.70m |
Q1.8m |
L=0.9m |
40×4紫銅排/無 |
|
HOTGT-3000-6M |
T2 紫銅管 |
Φ50 L=1500mm |
BVR95 |
L=1.2m |
Q1.8m |
L=1.0m |
40×4紫銅排/無 |
|
HOTGT-3000-8M |
T2 紫銅管 |
Φ50 L=1500mm |
BVR95 |
L=3.2m |
Q1.8m |
L=1.0m |
40×4紫銅排/無 |
四.產品特點
1.安裝方便：電極單元水平安裝，開挖量少。
2.降阻高效：采用三層降阻結構，在有限區域達到最佳綜合降阻效果。
3.使用壽命長：電極單元做特殊防腐處理，高效回填料能緊密包裹，對金屬電極單元有緩蝕作用。
4.接地電阻穩定：有效保水、接地電阻隨季節變化影響較小。
5.安全性高。本接地裝置設計有泄流環結構，能有效降低大電流通過時引起的地電位升，保障地面人員安全。
五.施工指南
1.接地溝槽開挖
（1）.嚴格執行各種安全措施，按設計圖紙，現場放線標記開挖，地槽出土方向要一致，堆放要整齊，以備回填時使用，在巡邏過道和操作部位，不準堆土和雜物。
（2）.埋深深于永久性凍土層，請根據當?shù)貧夂驐l件決定，但不得低于0.8米。
2.接地裝置的敷設及土壤預處理
（1）.將一體化土壤改良劑均勻的撒入溝槽底部。
（2）.將標配的高效回填料約1/3撒在土壤改良劑上方。
（3）.將GWELD桿塔基站專用接地裝置除去包裝，撕開擋住散流孔的膠帶，注意不可偷懶，使用尖狀物體扎破膠帶，必須將膠帶全部拆除。
（4）.將保護筒輕輕放置在接地溝槽中，（注：不可拋摔）應使散流孔向下，不可倒置。
3.高效回填料的敷設
（1）.將高效回填料均勻的灑在整套系統上。
（2）.泄流環內外均要敷設高效回填料。
4.回填
（1）.回填應在接地電阻測試，外觀檢測，導通測試，拍照錄像后進行。
（2）.如開挖出的土，具有砂石、石塊、建筑垃圾等，不得將其填入接地溝槽中，條件允許時，應更換細粒素土。
（3）.每回填30-40cm必須夯實一次，逐次回填夯實至與地表平齊結束。
六.參考施工圖
-
接地溝槽開挖
2.接地裝置的敷設及土壤預處理
3.高效回填料的敷設
4.回填
