一.產品簡介
GWELD低電阻非金屬石墨降阻接地模塊是是一種以非金屬材料為主的接地體，它由導電性、穩定性較好的非金屬礦物和電解質組成。由我公司科研人員經過潛心研究，成功開發的新型低電阻降阻材料。產品埋入大地后，其中的非金屬材料與大地構成一個接觸良好的整體。一方面它能夠與土壤緊密接觸，擴大散流面積，降低與土壤間的接觸電阻；另一方面它向周?chē)寥揽紫吨辛鲃?dòng)滲透，降低周?chē)寥离娮杪?，在降阻體四周形成一個電阻率變化平緩的低電阻區域，使整個地網降阻電阻顯著降低。由于接地模塊具有很強的保濕、吸濕性和穩定的導電性，金屬降阻體通過外圍的非金屬的模塊材料與大地的接觸電阻將大大減小，達到良好的降阻作用。 由于GWELD低電阻非金屬石墨降阻接地模塊中含有金屬鈍化防腐劑，它能使金屬降阻體表面迅速鈍化，有效阻止金屬降阻體的銹蝕，延長金屬降阻體使用壽命，產品中保濕劑能有效保持土壤中的水分，防止干燥季節降阻電阻受氣候變化的影響，因此系列接地模塊具有良好防腐蝕性和長效穩定性。
二.主要性能
1.耐腐蝕、無毒害、使用壽命長、安裝方便.
2.能吸濕保濕、接地電阻低，要比相同尺寸的鋼管接地體低22%～40%.
3.大電流沖擊后阻值不增大，也無變硬、發脆、斷裂現象.
4.在高土壤電阻率地域接地，能有效地降低接地電阻.
5.接地電阻受季節影響小，阻值能保持長期穩定.

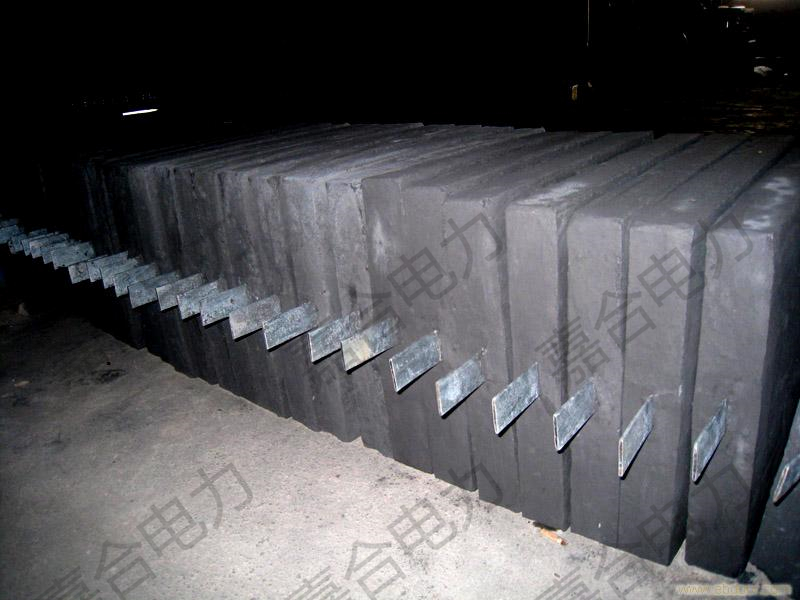

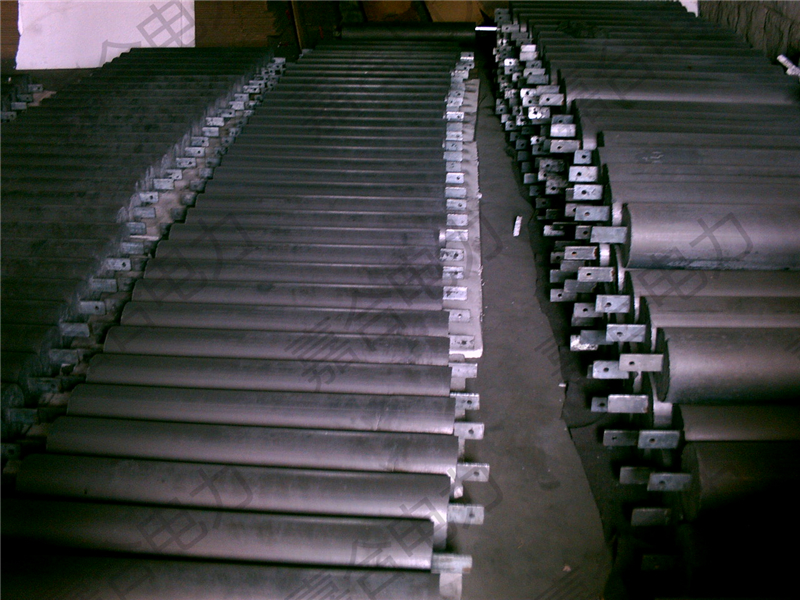

三.GWELD接地模塊型號列表
|
產品規格 |
外形 |
外形尺寸 mm |
電極規格及長度 mm |
重量 kg |
|
TM-500F |
方形 |
500*400*60 |
鍍鋅扁鋼，-40*4*740 |
20 |
|
TM-600F |
方形 |
600*400*60 |
鍍鋅扁鋼，-40*4*840 |
24 |
|
TM-1080F |
圓柱型 |
Φ100*800 |
銅覆（或鍍鋅）鋼，Φ12*1100 |
20 |
|
TM-1012F |
圓柱型 |
Φ100*1200 |
銅覆（或鍍鋅)鋼，50*5*1300 |
25 |
|
TM-1508F |
圓柱型 |
Φ150*800 |
銅覆（或鍍鋅)鋼，Φ12*1100 |
30 |
|
TM-1510F |
圓柱型 |
Φ150*1000 |
鍍鋅鋼管，Φ18*1300 |
35 |
|
HOTM-1508M |
梅花型 |
Φ150*800 |
銅覆（或鍍鋅)鋼，Φ12*1100 |
25 |
|
HOTM-1510M |
梅花型/span> |
Φ150*1000 |
鍍鋅鋼管，Φ18*1300 |
30 |
|
TM-2008M |
梅花型 |
Φ200*800 |
鍍鋅鋼管，Φ26*1100 |
35 |
|
TM-2010M |
梅花型 |
Φ200*1000 |
鍍鋅鋼管，Φ26*1300 |
40 |
|
TM-2613M |
梅花型 |
Φ260*1300 |
鍍鋅鋼管，Φ26*1600 |
52 |

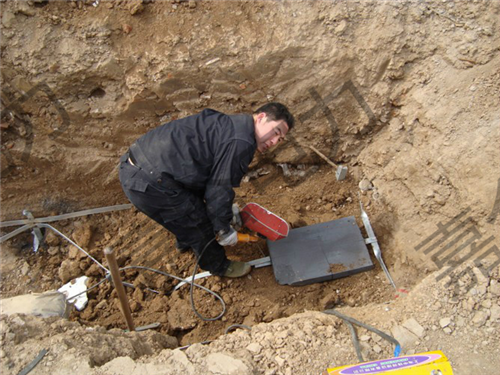

四.施工方法
1.低電阻接地模塊可進行垂直埋置或水平埋置，埋置深度不宜小于0.6米，一般為0.8-1.0米；
2.采用幾個模塊并聯埋置時，模塊間距不宜小于4.0米。如條件不允許，可適當減小，與此同時應減小計算模塊用量時模塊利用系數的取值；
3.低電阻接地模塊的極芯互相并聯或與地線連接時，必須進行焊接，并要確保連接的可靠性，不允許虛焊、漏焊；
4.應在焊接處清除焊渣，涂上一層瀝青或防腐漆，以防極芯腐蝕；
5.坑槽回填應采用細粒素土為填料，不得用碎磚等建筑垃圾回填?；靥顣r(shí)應分層操作，每回填20至30cm回填土后，適量加水并夯實，再回填，加水和夯實，直至與地表齊平。夯實時應注意既要保證模塊與回填土接觸密實，又不能損傷模塊本身。回填完畢后應再次澆水濕潤；
6.吸濕72小時后，用地阻儀測量工頻接地電阻。若未達到預期目標，應分析原因，增加接地模塊數量或采用其他彌補措施；
7.在寒冷地區，模塊應埋置在永久性凍土層以下。
五.應用范圍
1.發電廠、變電站、開關站、高壓輸電線路、電氣化鐵路、通信基站、微波中繼站、地面衛星接收站、雷達站等工作接地、安全接地和防雷接地。
2.貴重精密儀器、計算機機房設備、郵電程控設備、廣播電視設備、電子醫療設備等工作接地和保護接地。
3.各種高層建筑及高大構筑物、名勝古建筑 、高大紀念塔等防雷接地。
4.石油輸送管道及油氣罐，易燃易爆物質倉庫防雷接地。
