一.產品簡介
嘉合銅覆鋼接地圓線是最新型的銅鋼復合接地體，又稱為銅包鋼圓線、鍍銅圓鋼、接地圓線等。
與市場上部分廠商使用過時的冷拉包覆、掛鍍（電鍍的一種，屬于早期但較為落后的工藝）不同，我公司采用最先進四維連續電鍍法或連鑄法工藝將純度99.9%及以上的電解銅覆蓋至特制鋼芯表面制成。具有更均勻金相結構更為緊湊的銅層，無重金屬及電解液殘留，在銅層厚度0.254mm-0.4mm之間內銅覆鋼接地產品最先進加工工藝。
嘉合銅覆鋼接地圓線導電性能與同等直徑銅棒近似相同，但造價遠低于純銅，防腐性能遠勝于鍍鋅鋼材，具有導電性能好，低電阻、接頭少、防腐性能優越、運輸方便、施工方便、施工效率高等諸多優點，是替代圓鋼、角鋼、鍍鋅扁鋼等傳統接地材料的最佳選擇。
|
|
|
|
嘉合銅覆鋼接地圓線和生產銅覆鋼接地棒的工藝幾乎相同，都是采用四維連續電鍍法、連鑄等工藝制作，區別在于銅覆鋼接地圓線覆銅后使用大型退火爐進行退火處理，相比較銅覆鋼接地棒更為軟態，生產時即能制成盤型，能夠在工地調直（直徑超過14mm的銅覆鋼接地圓線調直難度依然較大，人工難以調直，必須借助調直機等設備）和折彎，這也和銅覆鋼接地圓線往往用在水平接地極的用途是相符的。
相比傳統電鍍（掛鍍）工藝，四維連續電鍍工藝產品銅鋼結合更好，銅層更為均勻，鍍層上的銅分子結構更為緊湊，而不是掛鍍工藝中的離散的樹枝狀，無重金屬和電解液殘留。

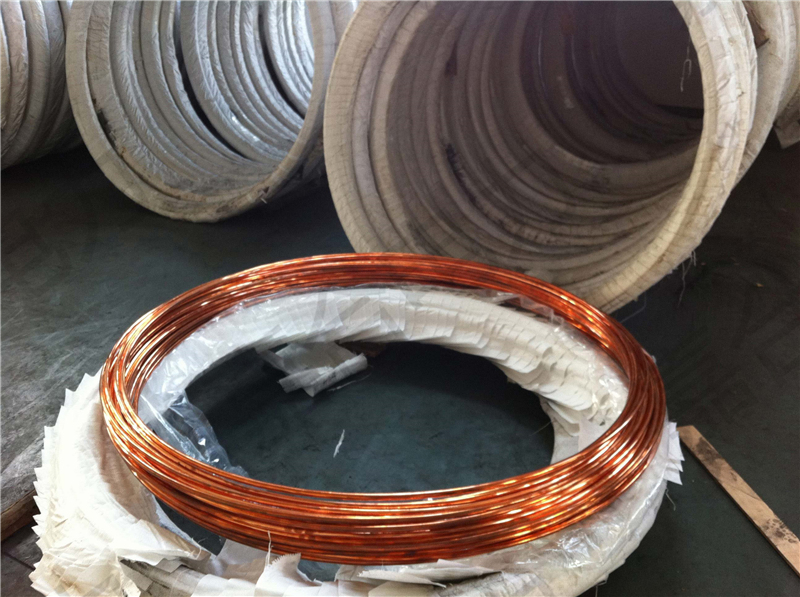

銅覆鋼接地圓線分為直線型和盤型，直線型規格一般為6m/根，盤型規格一般為100m/盤，也可定制其他長度規格。銅覆鋼接地圓線一般用于水平接地線及接地引上線以及避雷帶，其中前兩種用途較常見，大型接地網水平接地干線可采用盤型，接地引上線及避雷帶必須使用直線型產品。
|
|
|
|
二.基本數據
產品壽命：≥ 30至50年（根據不同腐蝕條件）
耐酸/耐堿/耐鹽性能：優產品尺寸誤差：≤±0.12mm
表面質量：光滑平整有亮澤，無任何外觀損傷
抗拉強度：≥300MPa
銅層厚度：≥0.254mm
（可定制0.125mm—1mm不同銅厚產品）
|
|
|
|
1、耐腐蝕、無毒害、使用壽命長、安裝方便；
2、集膚效應原理，良好的導電性便于超大電流（例如雷電流、發生事故的短路電流等）的傳輸擴散；
3、成捆、成軸包裝、便于運輸、裝卸方便；采取特殊熱處理，可制成軟態、大長度、大量減少直線連接點，減少地網自身電阻，有效降低地網劣化隱患；
4、防腐蝕性能優越，壽命長達50年；
采用四維連續電鍍、連鑄等不同工藝制造，按照用戶需求制作電鍍銅覆鋼接地圓線和連鑄銅覆鋼接地圓線。
四.銅覆鋼接地圓線型號列表
| 序號 | 產品規格 | 直徑 | 銅層厚度 | 直線型包裝規格 | 盤型包裝規格 | 直徑公差 |
| mm | mm | mm | ||||
| NO.1 | CCSEP20 | 8 | 0.254/0.3/0.8 | 6m/根 | 100m/盤 | ±0.08 |
| NO.2 | CCSEP20 | 10 | 0.254/0.3/0.8 | 6m/根 | 100m/盤 | ±0.08 |
| NO.3 | CCSEP20 | 12 | 0.254/0.3/0.8 | 6m/根 | 100m/盤 | ±0.1 |
| NO.4 | CCSEP20 | 12.7 | 0.254/0.3/0.8 | 6m/根 | 100m/盤 | ±0.1 |
| NO.5 | CCSEP20 | 13.2 | 0.254/0.3/0.8 | 6m/根 | 100m/盤 | ±0.1 |
| NO.6 | CCSEP20 | 14 | 0.254/0.3/0.8 | 6m/根 | 100m/盤 | ±0.1 |
| NO.7 | CCSEP20 | 14.2 | 0.254/0.3/0.8 | 6m/根 | 100m/盤 | ±0.1 |
| NO.8 | CCSEP20 | 16 | 0.254/0.3/0.8 | 6m/根 | 100m/盤 | ±0.1 |
| NO.9 | CCSEP20 | 17.8 | 0.254/0.3/0.8 | 6m/根 | 50m/盤 | ±0.1 |
| NO.10 | CCSEP20 | 20 | 0.254/0.3/0.8 | 6m/根 | 50m/盤 | ±0.12 |
*用作避雷帶用途的銅覆鋼接地圓線必須采用直線型產品
*以上為常規型號，其他可制成銅層厚度0.28mm、1mm產品，如需其他規格及銅層厚度，請聯系嘉合銷售商或工廠總部定制，了解更多我們的產品及服務信息。
五. 產品用途和使用方法
適用于一般環境和潮濕、鹽堿、酸性土壤極產生化學腐蝕介質的特殊環境等高要求的工作接地、保護接地、防雷接地、防靜電接地的水平接地體、接地引上線及避雷帶。
1.水平接地干線：水平敷設在接地溝槽中，盤型銅覆鋼接地圓線必須進行調直，直徑10mm及以下可使用人工調直，大于等于12mm的必須使用卷揚機或?qū)Ｓ玫恼{(diào)直機調直。切忌使用鋼筋調直機，鋼筋調直機會破壞銅層。
2. 接地引上線：根據纏繞基礎情況，提前折彎，塑形，一端接至水平接地主網，另外一端接至設備基礎或接線柱上。
3.避雷帶：根據網格大小位置敷設，彼此之間連接成網格，與支撐材料也需連接。
|
|
|
|
注意點1：本產品建議使用GWELD放熱焊接方式進行連接，常規銅焊會破壞銅覆鋼產品表面銅層，從而引發較強的電解腐蝕；此外常規銅焊、氬弧焊焊接點金相結構變形，焊點易腐蝕，從而減少整體接地網（裝置）的壽命。GWELD放熱焊接是最新型的焊接技術，可有效解決純銅/銅覆鋼/鋼材之間的連接問題。
注意點2：不可使用鋼筋調直機對銅覆鋼接地圓線進行調直，會破壞材料本身的銅層，可使用專用調直設備或卷揚機調直。
|
|
|
|
|
|
|
|
|
|
|
|

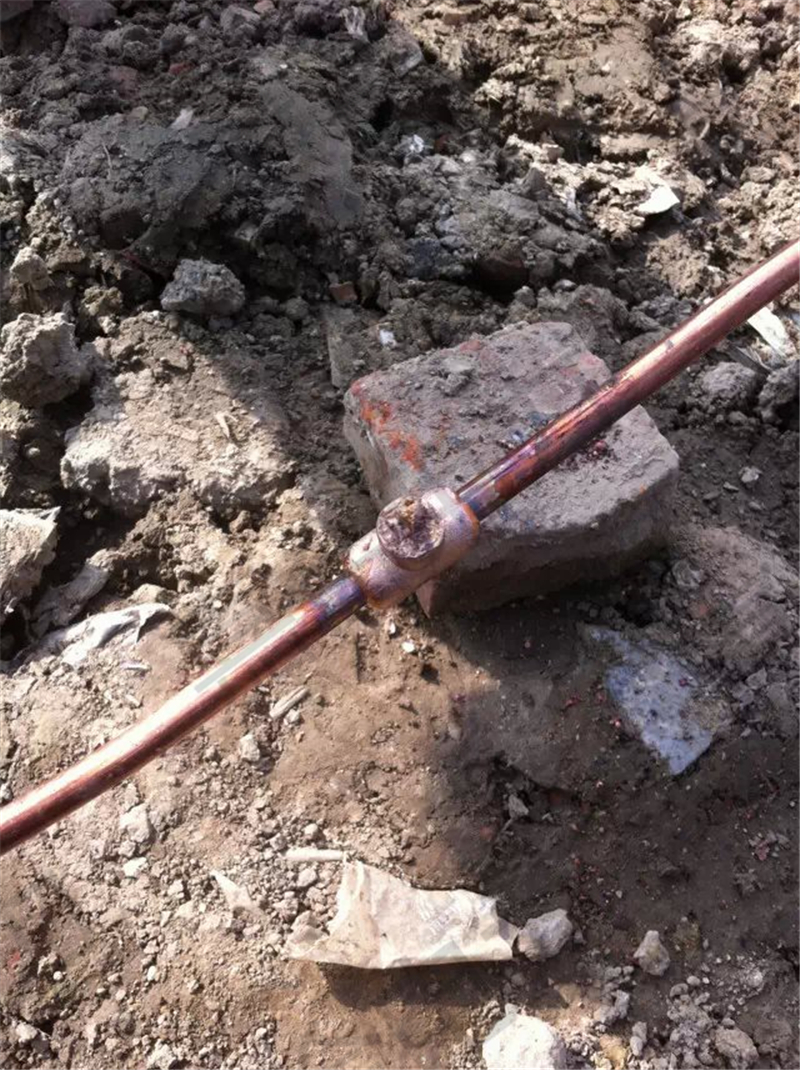

| GWELD焊接連接銅覆鋼接地圓線 | ||
|
|
 |
 |
|
使用專用調直機調直大直徑銅覆鋼接地圓線
|
||
|

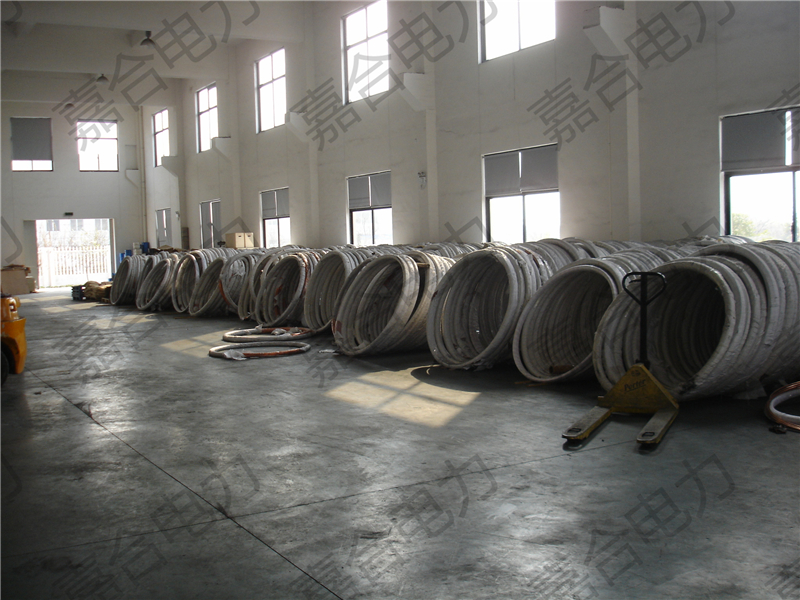

我公司銅覆鋼接地圓線常備大量庫存，歡迎各界朋友惠顧
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
